CHTGH-DIN5 斜齒齒研齒條
CHTGH-DIN5-斜齒齒研齒條
品質等級 DIN 5
系列 CHTGH-DIN5 斜齒齒研齒條
材料 S50C
右旋角 19°31'42"
硬度 HRC 50~55°
硬化處理後四面研磨與齒研
總齒距誤差:Fp /1000 ≦ 0.026 mm
室溫在攝氏25° 為準
CHTGH-DIN5斜齒齒研齒條,採用中碳鋼S50C,齒面經過熱處理後,齒面硬度達到HRC50~55度,再進行齒面研磨和四面研磨等工序,在恆溫25°c,齒條每米的總齒距誤差,可以精準控制在0.026mm以內。
採用德國DIN標準規範,右斜19°31'42""的設計,有利於齒條和齒輪行走時,嚙合更加順暢且低噪音,相較於直齒,同樣的模數大小,斜齒齒條扭力更高,干涉與摩擦更小,屬於極高度精密的傳動零件。
主要用在極高端CNC工具機,且機台必須處於溫控的環境下工作。

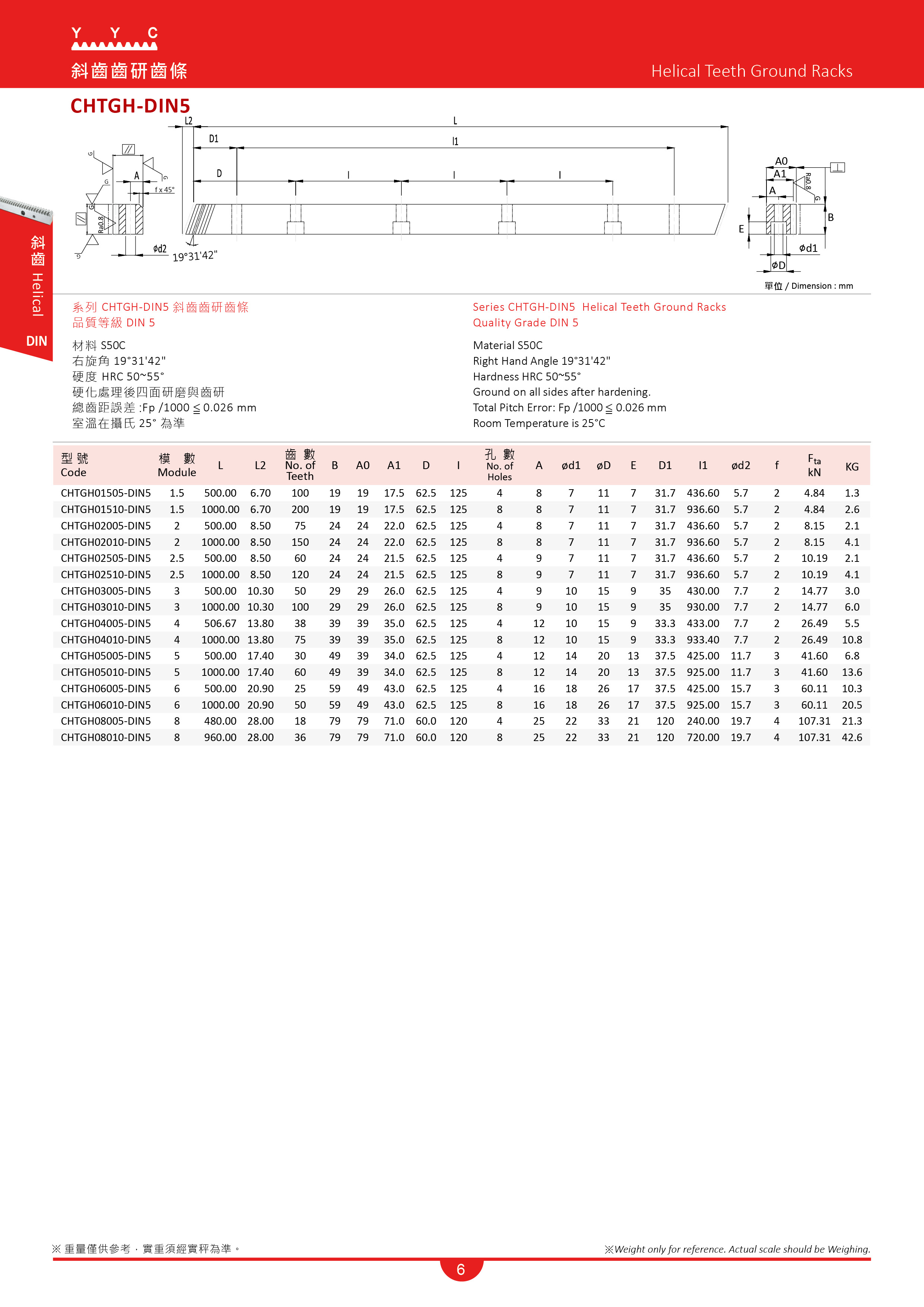

型號與規格:
CHTGH02010-DIN5 24*24*1000L*M2
CHTGH03010-DIN5 29*29*1000L*M3
CHTGH04010-DIN5 39*39*1000L*M4
CHTGH05010-DIN5 49*39*1000L*M5
商品特點:
YYC原億昌以排齒製造起家,擁有將近40年的經驗,提供多種規格,並擁有12項齒條生產專利,獨冠業界,提供最安心的品質保證。
齒條種類不僅於直齒齒條、斜齒齒條、圓棒齒條、導軌齒條(V型),更可以提供客製化的規格,同時也提供國際通用規格,包含德規DIN的規範,日規JIS規範,和ISO規範等。
YYC齒條可以使用多樣材質包含S50C中碳鋼、SCM綠十字鋼、SCM440紅十字鋼 、SUS不鏽鋼,和塑膠材料等;規格從模數M0.5到M12,長度有500mm、1000mm和2000mm等,也可以製作CP(周節)和DP(徑節)規格的齒條。
針對不同齒條精密等級要求,原億昌提供極度精密的齒研齒條DIN 5、高精密DIN6、中高端DIN7,經濟型DIN8精铣齒條,以及耐磨耗DIN 10高週波齒條皆有。
