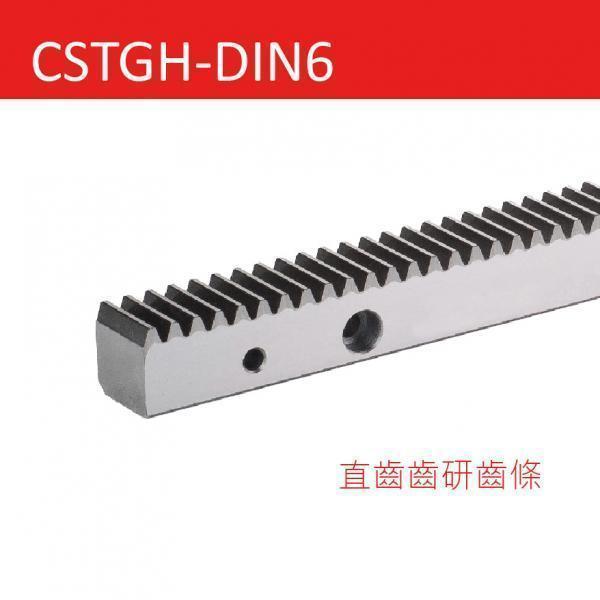

CSTGH-DIN6 直齒齒研齒條
CSTGH-DIN6-直齒齒研齒條
品質等級 DIN 6
系列 CSTGH-DIN6 直齒齒研齒條
材料S50C
硬度 HRC 50~55°
硬化處理後四面研磨與齒研
總齒距誤差:
Fp /1000 ≦ 0.036 mm
Fp /2000 ≦ 0.047 mm ( ≦ 0.024/1000 mm)
CSTGH-DIN6 直齒齒研齒條,採用中碳鋼S50C,齒面經過熱處理後,齒面硬度達到HRC50~55度,再進行齒面研磨和四面研磨等工序,齒條每米的總齒距誤差,可以精準控制在0.036mm以內。
屬於高度精密的傳動零件,齒條經過熱處理,鋼性高,耐磨耗,也可以在高扭力的需求下工作,齒面經過研磨,粗糙度為Ra0.8,運行順暢低噪音。
主要用在高端CNC工具機,目前最廣泛的應用在木工機、雷射切割機、彎管機、五軸加工機、椼架式軌道或機械手臂等行業。
型號與規格:
CSTGH01510-DIN6 19*19*999.03L*M1.5
CSTGH02010-DIN6 24*24*1005.31L*M2
CSTGH02020-DIN6 24*24*2010.62L*M2
CSTGH03010-DIN6 29*29*1017.88L*M3
CSTGH03020-DIN6 29*29*2035.75L*M3
CSTGH04010-DIN6 39*39*1005.31L*M4
CSTGH04020-DIN6 39*39*2010.62L*M4
CSTGH05010-DIN6 49*39*1005.31L*M5
CSTGH05020-DIN6 49*39*2010.62L*M5
CSTGH06010-DIN6 59*49*1017.88L*M6
CSTGH06020-DIN6 59*49*2035.75L*M6
CSTGH08010-DIN6 79*79*1005.31L*M8
CSTGH08020-DIN6 79*79*2010.61L*M8
商品特點:
YYC原億昌以排齒製造起家,擁有將近40年的經驗,提供多種規格,並擁有12項齒條生產專利,獨冠業界,提供最安心的品質保證。
齒條種類不僅於直齒齒條、斜齒齒條、圓棒齒條、導軌齒條(V型),更可以提供客製化的規格,同時也提供國際通用規格,包含德規DIN的規範,日規JIS規範,和ISO規範等。
YYC齒條可以使用多樣材質包含S50C中碳鋼、SCM綠十字鋼、SCM440紅十字鋼 、SUS不鏽鋼,和塑膠材料等;規格從模數M0.5到M12,長度有500mm、1000mm和2000mm等,也可以製作CP(周節)和DP(徑節)規格的齒條。
針對不同齒條精密等級要求,原億昌提供極度精密的齒研齒條DIN 5、高精密DIN6、中高端DIN7,經濟型DIN8精铣齒條,以及耐磨耗DIN 10高週波齒條皆有。
