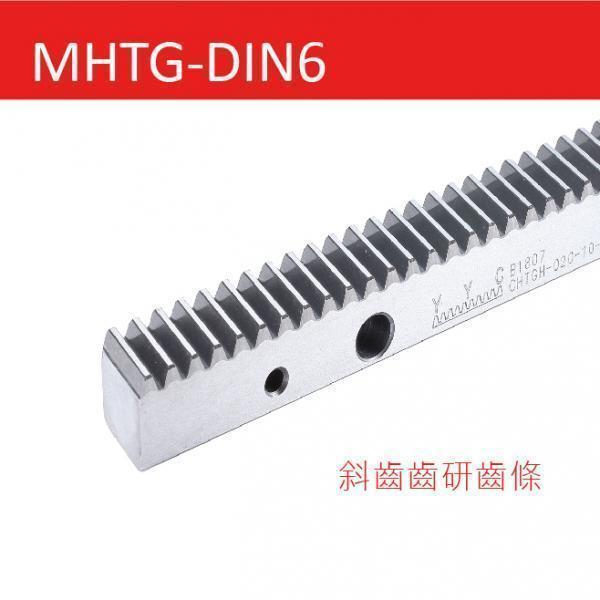

MHTG-DIN6 斜齒齒研齒條
MHTG-DIN6-斜齒齒研齒條
品質等級 DIN 6
系列MHTG-DIN6 斜齒齒研齒條
材料 SCM440
右旋角 19°31'42"
硬度 HRC 10~12°
四面研磨與齒研
總齒距誤差:
Fp /1000 ≦ 0.036 mm
Fp /2000 ≦ 0.047 mm ( ≦ 0.024/1000 mm)
MHTG-DIN6斜齒齒研齒條,採用合金鋼SCM440,材料本身剛性高於中碳鋼,齒面沒有經過熱處理,直接進行齒面研磨和四面研磨等工序,齒條每米的總齒距誤差,可以精準控制在0.036mm以內。
採用德國DIN標準規範,右斜19°31'42""的設計,有利於齒條和齒輪行走時,嚙合更加順暢且低噪音,相較於直齒,同樣的模數大小,斜齒齒條扭力更高,干涉與摩擦更小。
屬於高度精密的傳動零件,適用於扭力低,輕負載但是高精密的需求。
型號與規格:
MHTG01510-DIN6 19*19*1000L*M1.5
MHTG02010-DIN6 24*24*1000L*M2
MHTG02020-DIN6 24*24*2000L*M2
MHTG03010-DIN6 29*29*1000L*M3
MHTG03020-DIN6 29*29*2000L*M3
MHTG04010-DIN6 39*39*1000L*M4
MHTG04020-DIN6 39*39*2000L*M4
MHTG05010-DIN6 49*39*1000L*M5
MHTG05020-DIN6 49*39*2000L*M5
MHTG06010-DIN6 59*49*1000L*M6
MHTG06020-DIN6 59*49*2000L*M6
MHTG08010-DIN6 79*79*960L*M8
MHTG08020-DIN6 79*79*1920L*M8
商品特點:
YYC原億昌以排齒製造起家,擁有將近40年的經驗,提供多種規格,並擁有12項齒條生產專利,獨冠業界,提供最安心的品質保證。
齒條種類不僅於直齒齒條、斜齒齒條、圓棒齒條、導軌齒條(V型),更可以提供客製化的規格,同時也提供國際通用規格,包含德規DIN的規範,日規JIS規範,和ISO規範等。
YYC齒條可以使用多樣材質包含S50C中碳鋼、SCM綠十字鋼、SCM440紅十字鋼 、SUS不鏽鋼,和塑膠材料等;規格從模數M0.5到M12,長度有500mm、1000mm和2000mm等,也可以製作CP(周節)和DP(徑節)規格的齒條。
針對不同齒條精密等級要求,原億昌提供極度精密的齒研齒條DIN 5、高精密DIN6、中高端DIN7,經濟型DIN8精铣齒條,以及耐磨耗DIN 10高週波齒條皆有。
