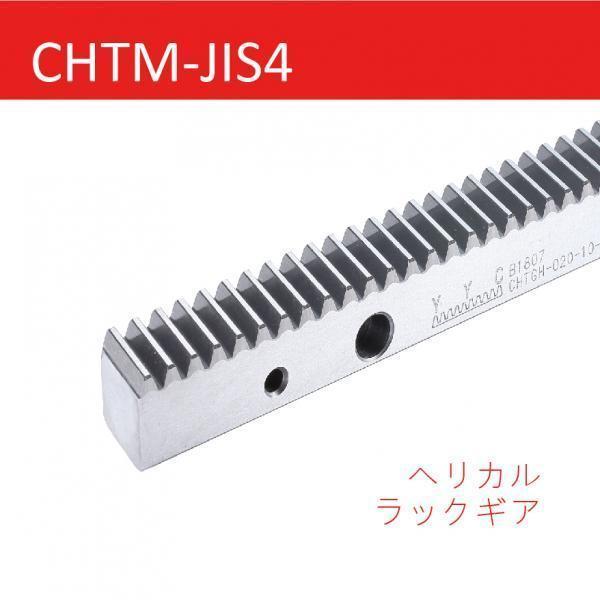

CHTM-JIS4 ヘリカルラックギア

CHTM-JIS4 ヘリカルラックギア

詳しい情報



精度等級JIS 4
材料 S50C
ねじれ角右 15°
硬度 HRC 10~12°
表面 黒染処理
累積ピッチ誤差: Fp/1000 ≦ 0.075mm
N- 取付穴なし

CHTM-JIS4ヘリカル歯切ラック。材料はS50C炭素鋼です。焼入なしホブカッターで歯切します。1000mmの累積ピッチ誤差は0.075mm以内です。
日本JIS規格の右ねじれ21°30'で相手ギアと噛み合いよく流暢に静粛走行ができます。同じモジュールの平歯ラックよりもっと強度強く、摩擦と干渉も少なくなり汎用の位置決め伝動部品です。
低強度、低荷重汎用性が高いCNC加工機、自動ドア、自動倉庫に採用されます。
