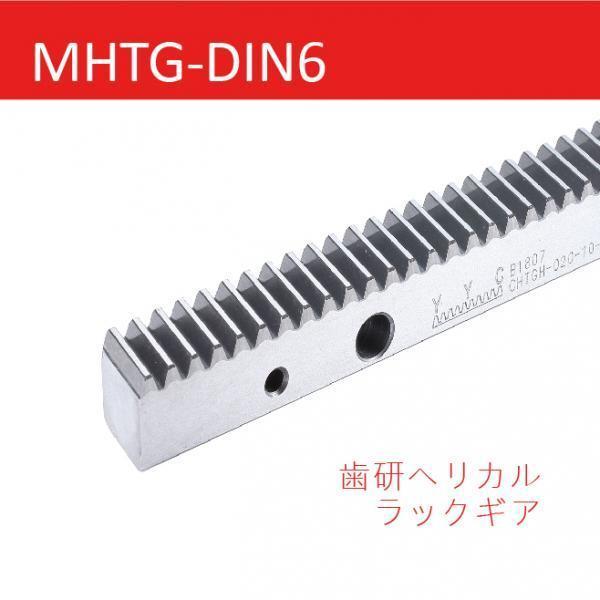

MHTG-DIN6 歯研ヘリカルラックギア

MHTG-DIN6 歯研ヘリカルラックギア

詳しい情報



精度等級DIN 6
材料 SCM440
ねじれ角右 19°31'42"
硬度 HRC 10~12°
四面研磨、歯面研磨
累積ピッチ誤差:
Fp /1000 ≦ 0.036 mm
Fp /2000 ≦ 0.047 mm ( ≦ 0.024/1000 mm)

MHTG-DIN6ヘリカル歯研ラック。材料は炭素鋼より安定性がよいSCM440合金鋼です。焼入れなし歯面研磨と四面研磨を行います。1000mm累積ピッチ誤差は0.036mm以内です。
ドイツDIN規格の右ねじれ19°31'42"で相手ギアと噛み合いよく流暢に静粛走行ができます。同じモジュールの平歯ラックよりもっと強度強く、摩擦と干渉も少なくなり高精度の位置決め伝動部品です。
低強度、低荷重の高精度直動システムに採用されます。
