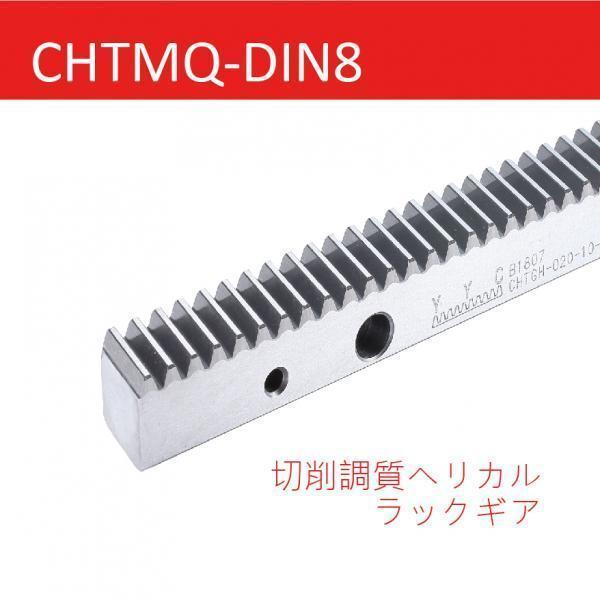

CHTMQ-DIN8 切削調質ヘリカルラックギア

CHTMQ-DIN8 切削調質ヘリカルラックギア

CHTMQ-DIN8 切削調質ヘリカルラックギア

精度等級DIN 8
材料 S50C
ねじれ角右 19°31'42"
硬度 HRC 18~22°
累積ピッチ誤差:
Fp /1000 ≦ 0.060 mm
Fp /2000 ≦ 0.080 mm

CHTMQ-DIN8ヘリカル調質歯切ラック。材料はS50C炭素鋼です。調質焼入れを実施ラック全体硬度はHRC18°~22°になり耐摩耗性と曲げ強さはCHTM-DIN8より強くなります。1000mm累積ピッチ誤差は0.06mm以内です。
ドイツDIN規格の右ねじれ19°31'42"で相手ギアと噛み合いよく流暢に静粛走行ができます。同じモジュールの平歯ラックよりもっと強度強く、摩擦と干渉も少なくなり汎用の位置決め伝動部品です。
低強度、低荷重汎用性が高いCNC加工機、自動ドア、自動倉庫に採用されます。
