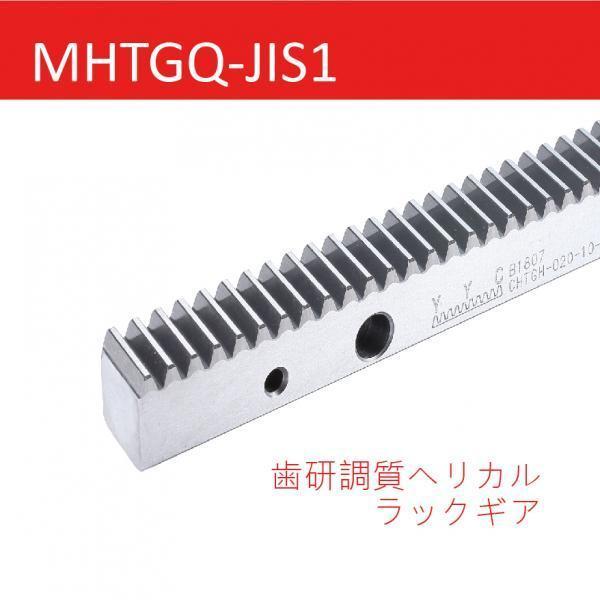

MHTGQ-JIS1 歯研調質ヘリカルラックギア

MHTGQ-JIS1 歯研調質ヘリカルラックギア

詳しい情報



精度等級 JIS 1
材料 SCM440
ねじれ角右 21°30'
硬度 HRC 18~22°
累積ピッチ誤差: Fp/1000 ≦ 0.033mm
調質後、四面及び歯面研磨
N- 取付穴なし

MHTGQ-JIS1ヘリカル歯研ラック。材料はSCM440合金鋼です。調質焼入れを実施ラック全体硬度はHRC18°~22°になり、歯面とラック四面研磨します。1000mmの累積ピッチ誤差は0.033以mm内です。
日本JIS規格の右ねじれ21°30'です。歯面研磨して歯面の表面粗さRa0.8になり相手ギアと噛み合いもっと流暢に静粛走行ができます。同じモジュールの平歯ラックより強度強く、摩擦と干渉も減少高精度位置決め伝動部品です。
高精度CNC加工機、木工機、レーザー加工機、ベンター、多軸加工機、高精度ローダー、ロボットの走行装置に採用されます。
