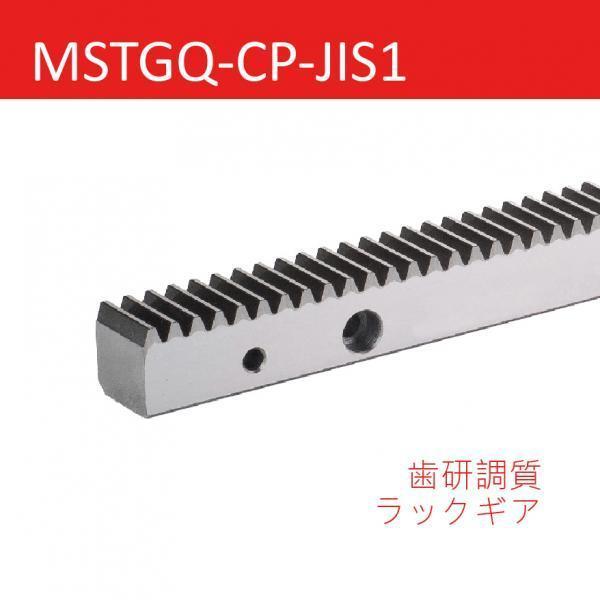

MSTGQ-CP-JIS1 歯研調質ラックギア

MSTGQ-CP-JIS1 歯研調質ラックギア

詳しい情報



精度等級JIS 1
材料 SCM440
硬度 HRC 18~22°
累積ピッチ誤差: Fp/1000 ≦ 0.033mm
調質後、四面と歯面研磨
N- 取付穴なし
基準温度25°C

MSTGQ-CP-JIS1 材料はSCM440合金鋼です。調質焼入れを実施ラック全体硬度はHRC18°~22°になり耐摩耗性と曲げ強さが強くなります。1000mm累積ピッチ誤差は0.033mm以内です。
JISを沿って寸法は日本CPテーパ規格の相当品です。
歯面の表面粗さRa0.8歯面研磨を入れの流暢に静粛走行できる高精度位置決め伝動部品です。
高精度CNC加工機、木工機、レーザー加工機、ベンター、多軸加工機、高精度ローダー、ロボットの走行装置に採用されます。
